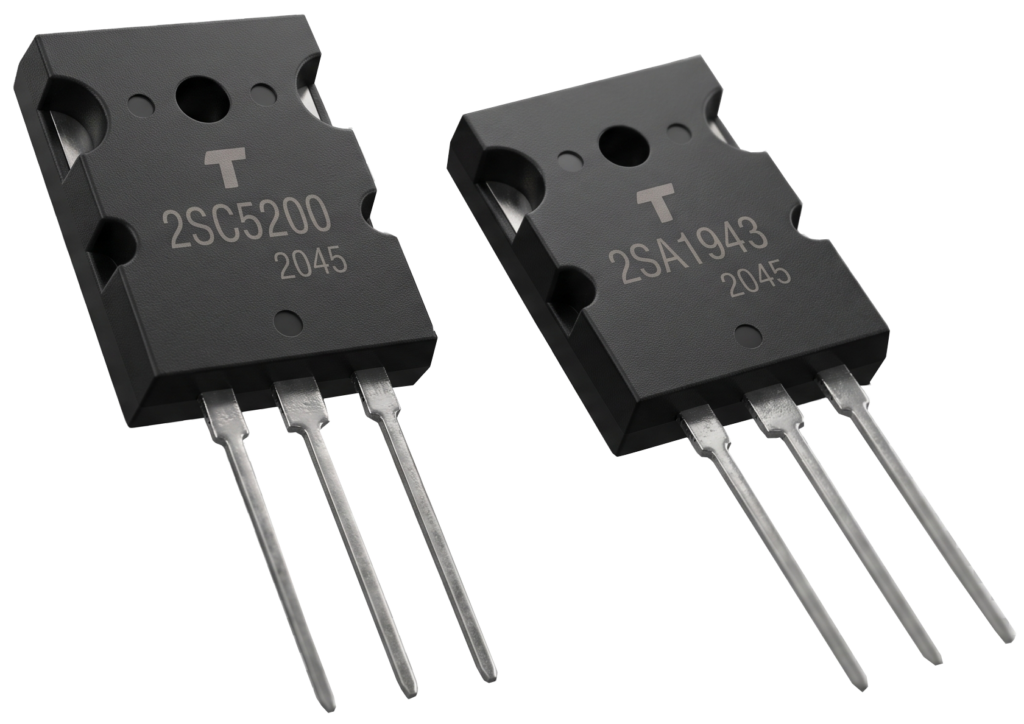

Los transistores 2SC5200 (NPN) y su complemento 2SA1943 (PNP) son, sin duda, una de las parejas más legendarias y utilizadas en el mundo del audio de alta potencia. Diseñados originalmente por Toshiba, se han convertido en el estándar de oro para el diseño y ensamble de amplificadores de sonido profesional y de alta fidelidad (Hi-Fi).
El Par Complementario Perfecto
En la electrónica de audio, para amplificar la onda de sonido completa (tanto el ciclo positivo como el negativo), se utiliza una configuración llamada Push-Pull.
- El 2SC5200 (NPN) se encarga de empujar la corriente para la mitad positiva de la onda.
- El 2SA1943 (PNP) se encarga de absorber (o tirar de) la corriente para la mitad negativa.
Al estar perfectamente emparejados en sus características eléctricas, garantizan que el sonido se amplifique de manera simétrica, minimizando la distorsión armónica.
Especificaciones Técnicas Clave (Encapsulado TO-264)
Ambos transistores de silicio destacan por su robustez. Sus valores nominales garantizan que soporten el trabajo pesado:
| Parámetro | Valor | Descripción |
| Vceo (Voltaje Colector-Emisor) | 230V | Soporta fuente de alimentación simétrica de alto voltaje (típicamente hasta +-80V o más en diseño real) |
| Ic (Corriente de Colector) | 15ª | Capacidad de entregar picos altos de corriente hacia los parlantes |
| PC (Disipación de potencia) | 150W | Calor máximo que puede disipar el encapsulado con un buen disipador térmico |
| Ft (Frecuencia de Transición) | 30MHz | Ofrece una respuesta de frecuencia excelente y muy rápida, ideal para todo el espectro de audio (20Hz – 20Khz) |
