EL MOTOR INVISIBLE DE LA TECNOLOGÍA MODERNA.
¿Qué tienen en común un teléfono inteligente, el amplificador de potencia de un sistema de audio profesional y un coche eléctrico? Todos dependen de un componente diminuto pero extraordinariamente potente: el MOSFET.
En el pasado, la electrónica dependía de los transistores bipolares tradicionales (BJT) que, aunque revolucionarios, consumían mucha corriente solo para mantenerse activos y generaban un calor considerable. El MOSFET cambió las reglas del juego. Al funcionar como un interruptor controlado por voltaje y no por corriente, permitió diseñar circuitos muchísimo más eficientes, rápidos y compactos. Hoy en día, es el componente rey tanto en el procesamiento de datos digitales como en el control de grandes potencias de energía.
¿Qué es un MOSFET? (Concepto)
El MOSFET (acrónimo de Metal-Oxide-Semiconductor Field-Effect Transistor, o Transistor de Efecto de Campo Metal-Óxido-Semiconductor) es un dispositivo semiconductor utilizado para amplificar o conmutar señales electrónicas.

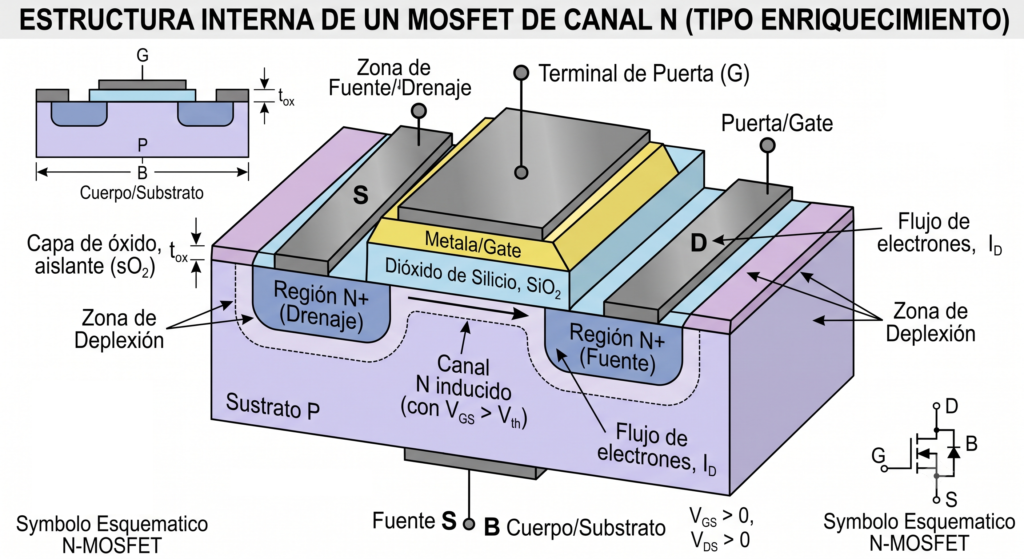

A diferencia de otros transistores, su característica principal es que cuenta con una terminal de control llamada Puerta (Gate) que está completamente aislada eléctricamente del resto del componente por una delgadísima capa de dióxido de silicio (SI).
En un transistor MOSFET las tres terminales principales son Gate (G), Drain (D) y Source (S). Cada una cumple una función específica:
Resumen
| Terminal | Nombre | Función |
|---|---|---|
| G | Gate (Compuerta) | Controla el encendido y apagado del MOSFET mediante voltaje. |
| D | Drain (Drenador) | Terminal por donde circula la corriente principal. |
| S | Source (Fuente) | Referencia del voltaje de control y terminal de salida/retorno de la corriente. |
Analogía sencilla
Imagina una llave de agua:
- 🚰 Gate → La manija que abre o cierra la llave.
- 💧 Drain → La tubería por donde entra el agua.
- 🪣 Source → La tubería por donde sale el agua.
La Gate no transporta el flujo principal; solo controla si este puede pasar entre Drain y Source.
En los amplificadores de audio
Los MOSFET más comunes como IRFP240 e IRFP9240 utilizan esta distribución de pines (vista frontal, con las patas hacia abajo y el texto de frente):
_________
| |
| IRFP240 |
|_________|
| | |
1 2 3
1 = Gate (G)
2 = Drain (D)
3 = Source (S)
La pestaña metálica también está conectada al Drain.Este detalle es muy importante durante el montaje, ya que al fijar el MOSFET a un disipador normalmente se utiliza un aislante (mica o pad de silicona) si el disipador es compartido, porque la pestaña metálica está eléctricamente unida al Drain.
