Amplificador de Audio Estéreo con TDA2030

En el trabajo de taller y diseño en audio analógico, la construcción de etapas de potencia compactas representa un excelente proyecto práctico tanto para estudiantes como para entusiastas de la electrónica. El presente desarrollo aborda la implementación de un amplificador de audio estéreo capaz de entregar una potencia útil de 15 vatios reales (RMS) por canal sobre cargas de 8 ohmios, alcanzando una potencia total de 30 vatios de salida. Este circuito ofrece una respuesta de frecuencia plana y equilibrada.

Ficha Técnica y Componentes Principales

Módulo estéreo de amplificación armado y equipado con sus respectivos bloques de disipación térmica.

El núcleo de amplificación se basa en un par de circuitos integrados monolíticos TDA2030 operando en clase AB. Este dispositivo de 5 pines destaca por su elevada capacidad de corriente de salida, una distorsión armónica total muy reducida y la inclusión de esquemas internos de protección activa contra sobrecarga, cortocircuito en la carga y exceso de temperatura (STMicroelectronics, 2013).

Análisis del Esquema Eléctrico y Ganancia

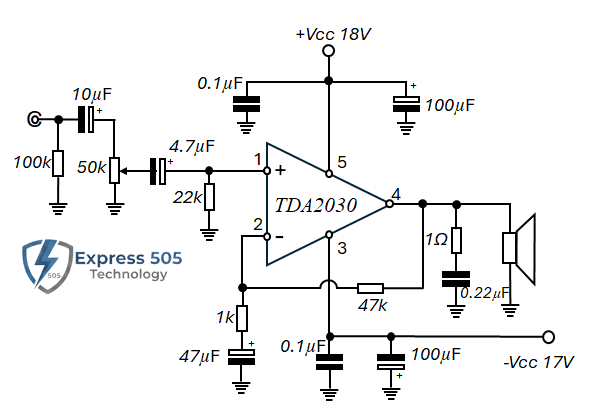

Diagrama esquemático en topología no inversora correspondiente a un canal del amplificador.

Cada canal adopta una topología de amplificación no inversora, ingresando la señal por el pin (+) del circuito integrado. La ganancia en tensión (Av) del módulo está definida por la relación entre la resistencia de realimentación R_5 y la resistencia conectada a masa R_3, expresada bajo la fórmula:

A_v = 1 + (R_5 / R_3) = 1 + (47,000 / 1,500) = 32.33 (aprox. 31.33 veces de amplificación directa)

Si se requiere modificar la sensibilidad de entrada:

• Para aumentar volumen/sensibilidad: Reducir R_3 a 1 KΩ.
• Para reducir volumen/ganancia: Sustituir R_5 por una resistencia de 33 KΩ.

Fabricación e Integración de la Placa PCB

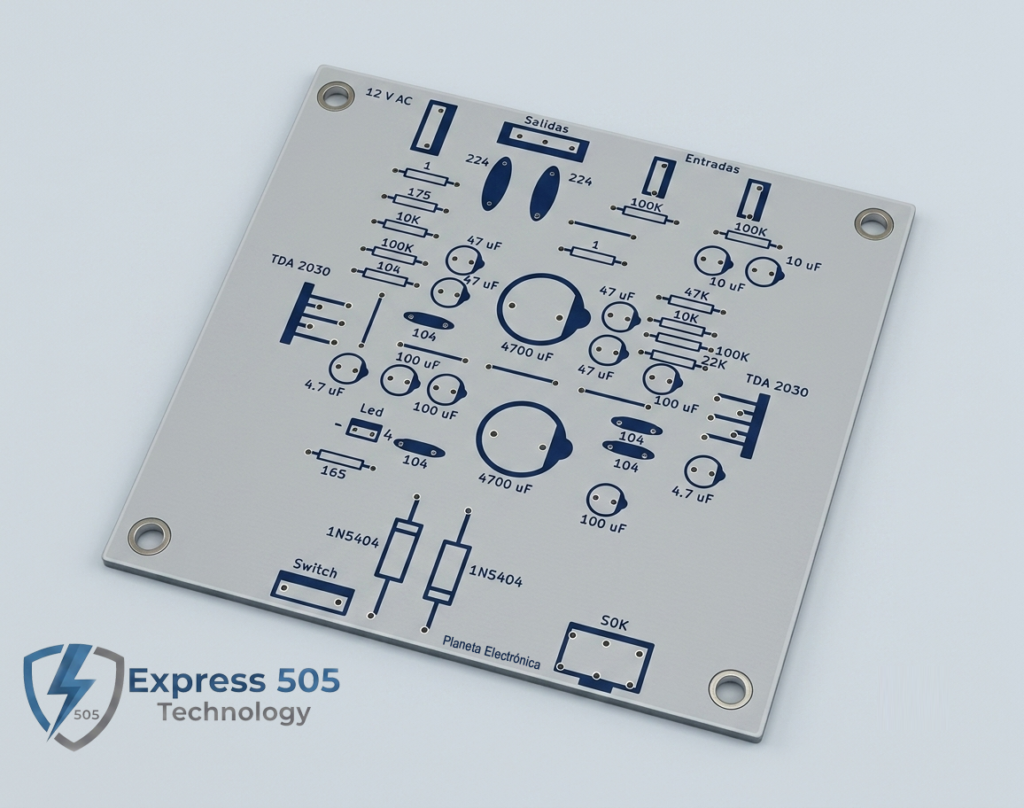

Tarjeta de circuito impreso (PCB) aplicando máscara antisolder.

El diseño impreso en la placa de baquelita o fibra de vidrio se transfiere mediante métodos tradicionales como serigrafía o termotransferencia por planchado. Al realizar la instalación de componentes en la PCB, es recomendable seguir una secuencia ordenada por alturas:

1. Resistencias fijas y puentes (jumpers): Insertar primero los elementos planos. Los puentes se elaboran aprovechando los sobrantes de terminales de las resistencias.
2. Diodos rectificadores y condensadores pequeños: Los diodos de 3 A deben dejarse elevados un par de milímetros por encima de la placa para favorecer la convección y ventilación térmica.
3. Condensadores electrolíticos y conectores: Verificar cuidadosamente la polaridad de los condensadores electrolíticos guiándose por la máscara de componentes.
4. Circuitos integrados y disipadores: Ajustar los TDA2030 a los disipadores antes de soldarlos a la placa.

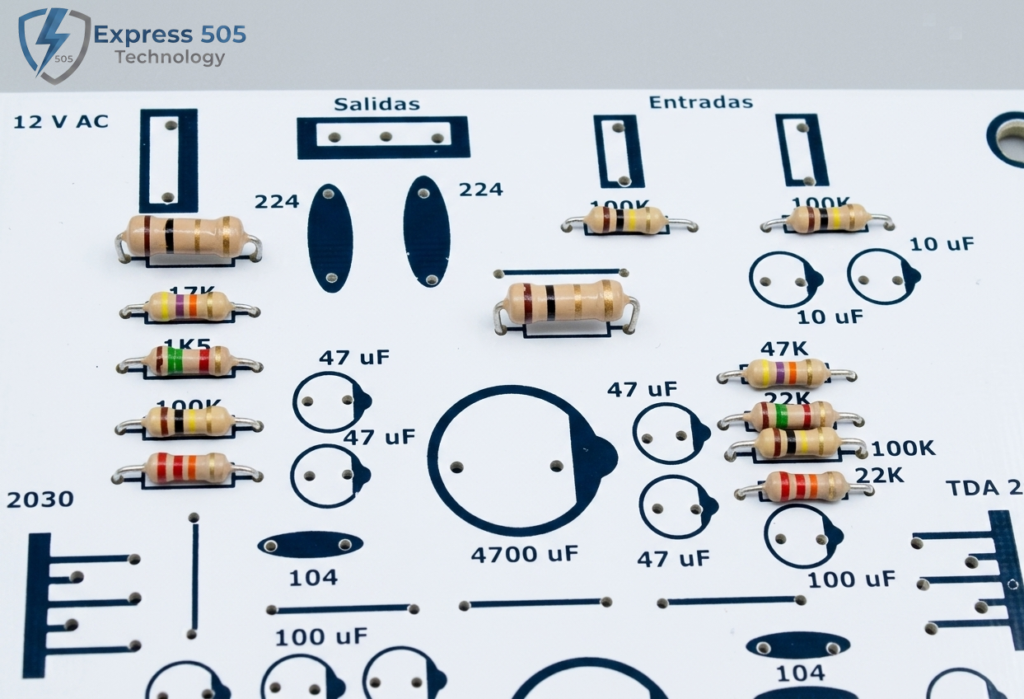

Posicionamiento inicial de los resistores en la tarjeta impresa.

Colocación rectilínea de puentes superiores (jumpers)

Alimentación: Doblador de Tensión Simétrico

Esquema de tensión de media onda.

El circuito TDA2030 requiere una fuente dual simétrica para funcionar correctamente. Para simplificar el diseño y reducir costos, el circuito utiliza un doblador de tensión que genera un riel positivo (+17V DC) y uno negativo (-17V DC) a partir de un transformador sencillo de 12V AC, sin necesidad de un transformador con tap .

RECOMENDACIÓN DE USO: Este amplificador requiere corriente alterna (AC) en su entrada de alimentación para activar el circuito doblador. No es apto para conexión directa a baterías de 12 V DC de vehículos (Car Audio), a menos que se utilice un convertidor o una topología diseñada para fuente simple.

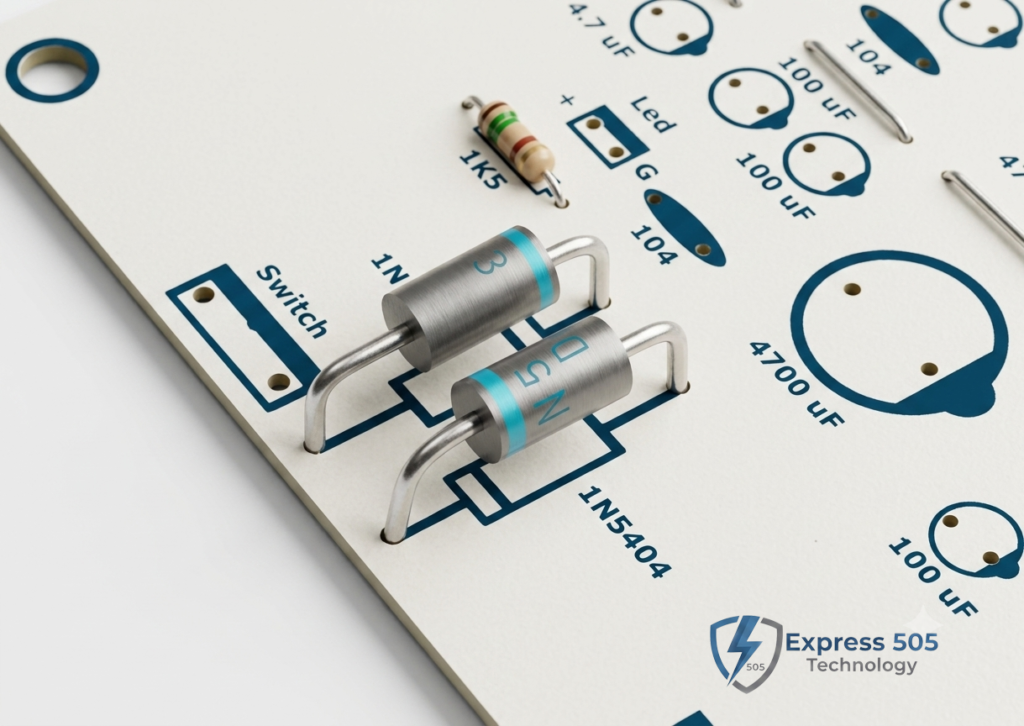

Diodos rectificadores.

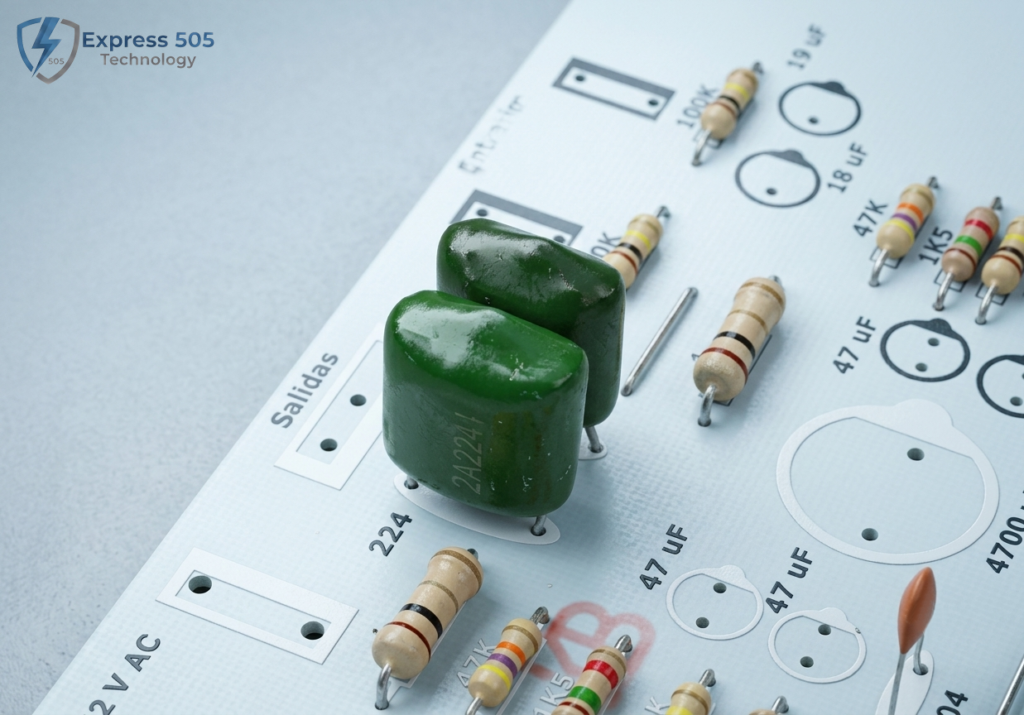

Condensadores de poliéster.

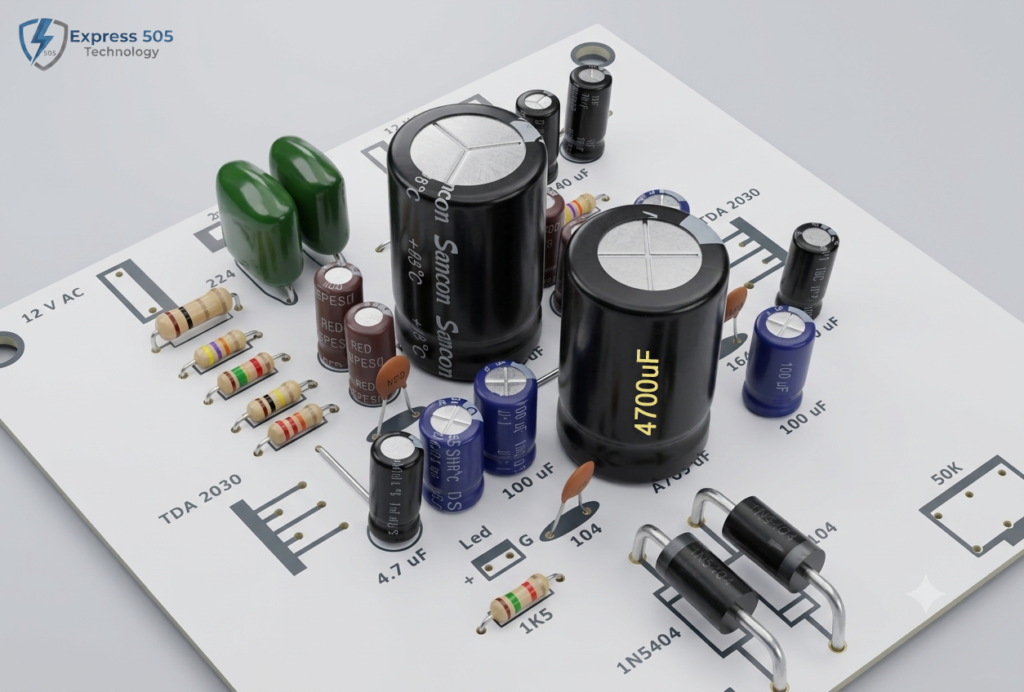

Alineación de polaridad de condensadores.

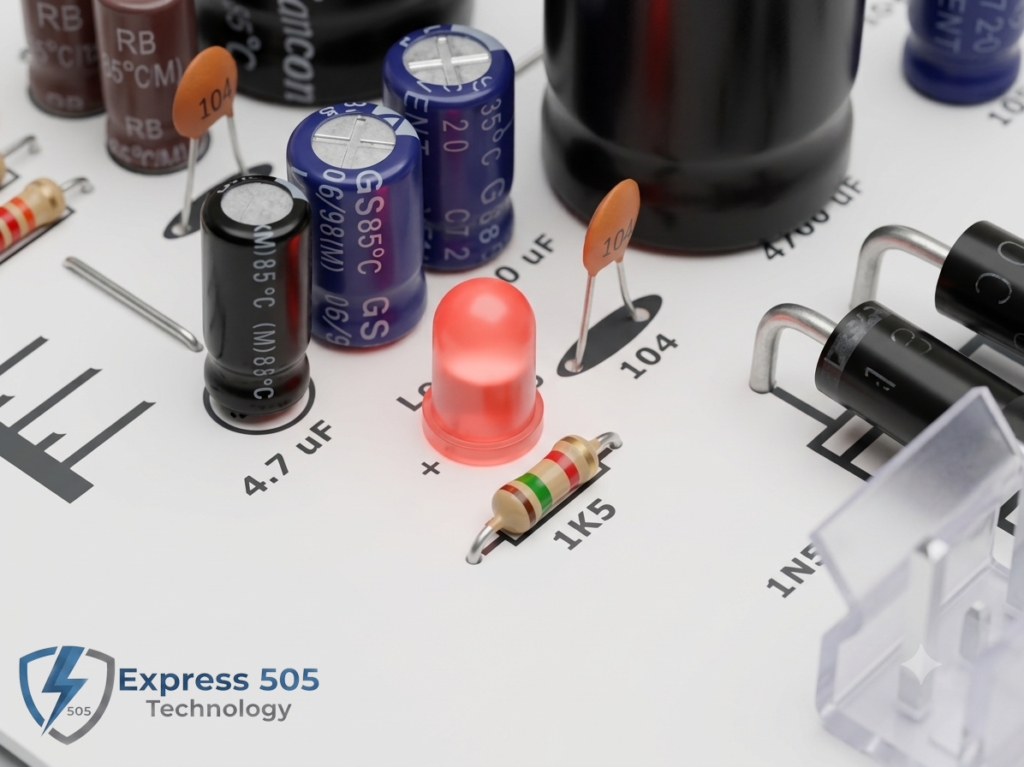

Indicador LED de encendido.

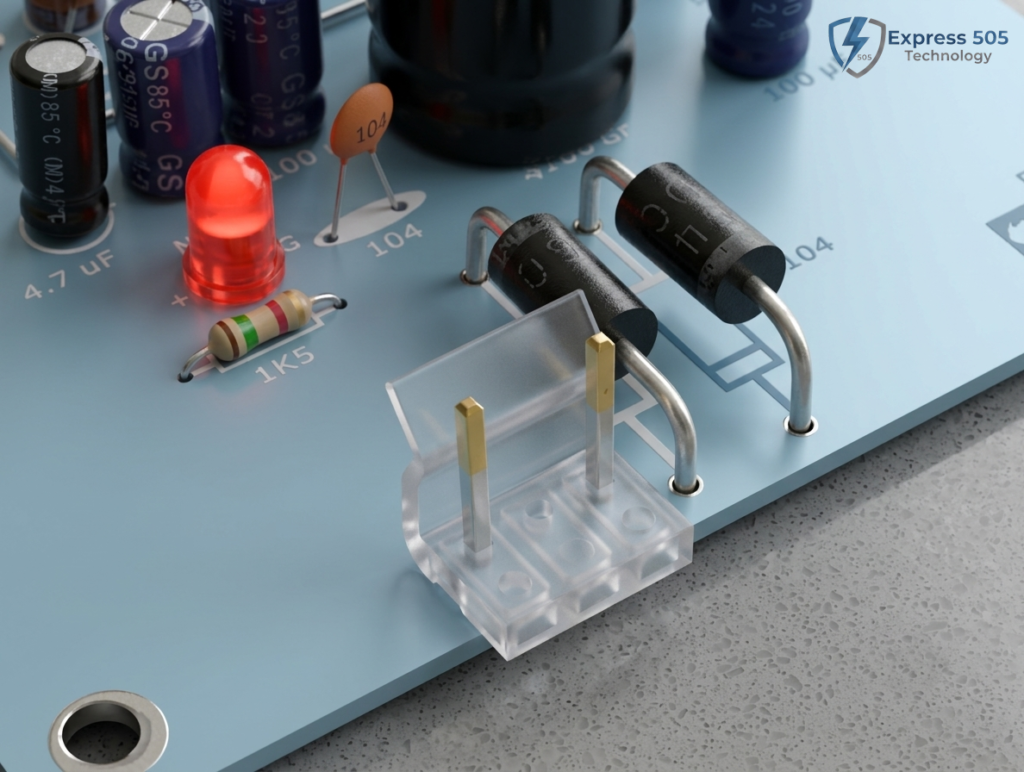

Conector Molex de 3.96 mm

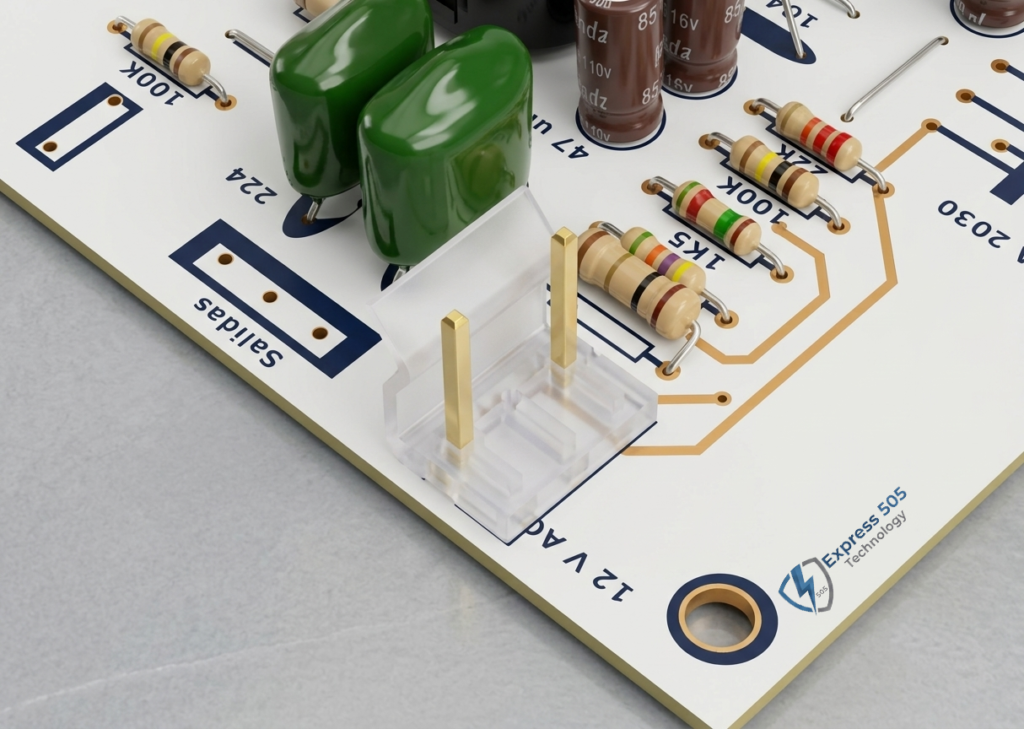

Alimentación de voltaje alterno

Montaje Mecánico, Aislamiento Térmico y Cableado

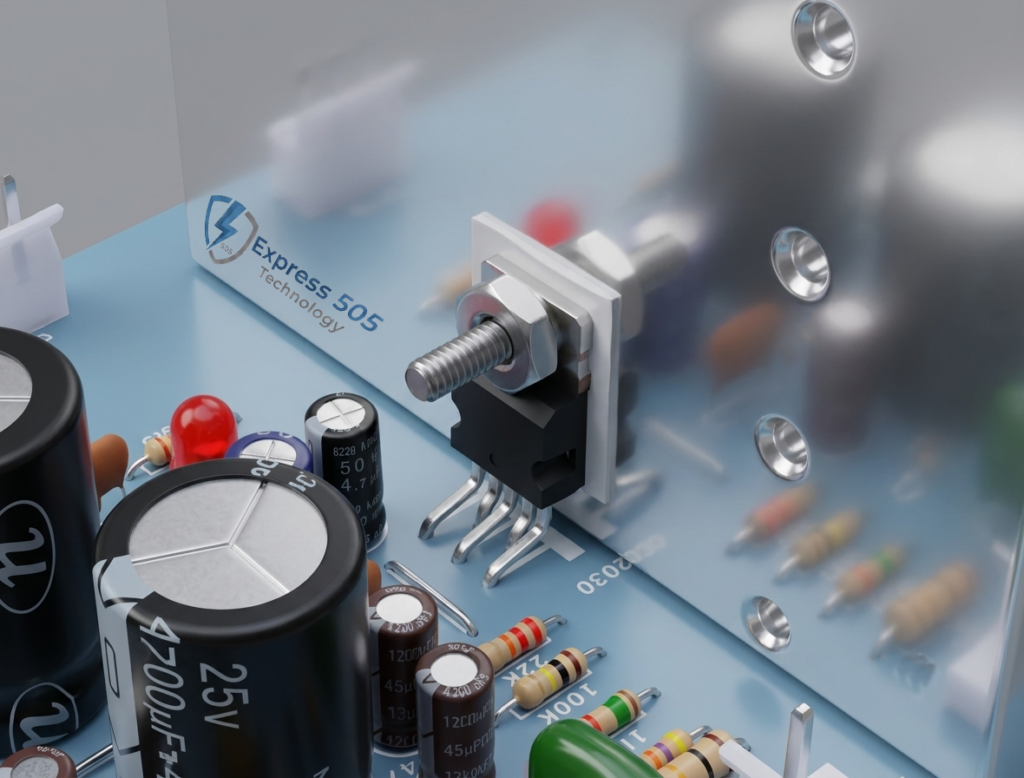

Montaje térmico del circuito TDA2030.

Debido a que la parte posterior del encapsulado del TDA2030 posee contacto eléctrico con la línea de voltaje negativo (-Vcc), es obligatorio aislar mecánicamente el integrado del disipador de aluminio mediante una lámina de mica, grasa siliconada y un buje aislante sobre el tornillo de sujeción. Una prueba de continuidad con el multímetro entre el disipador y la pestaña metálica del integrado debe indicar resistencia infinita (1 a la izquierda) antes de energizar.

Especificaciones para la fabricación del transformador inductivo (Salida 12V AC – 4A):

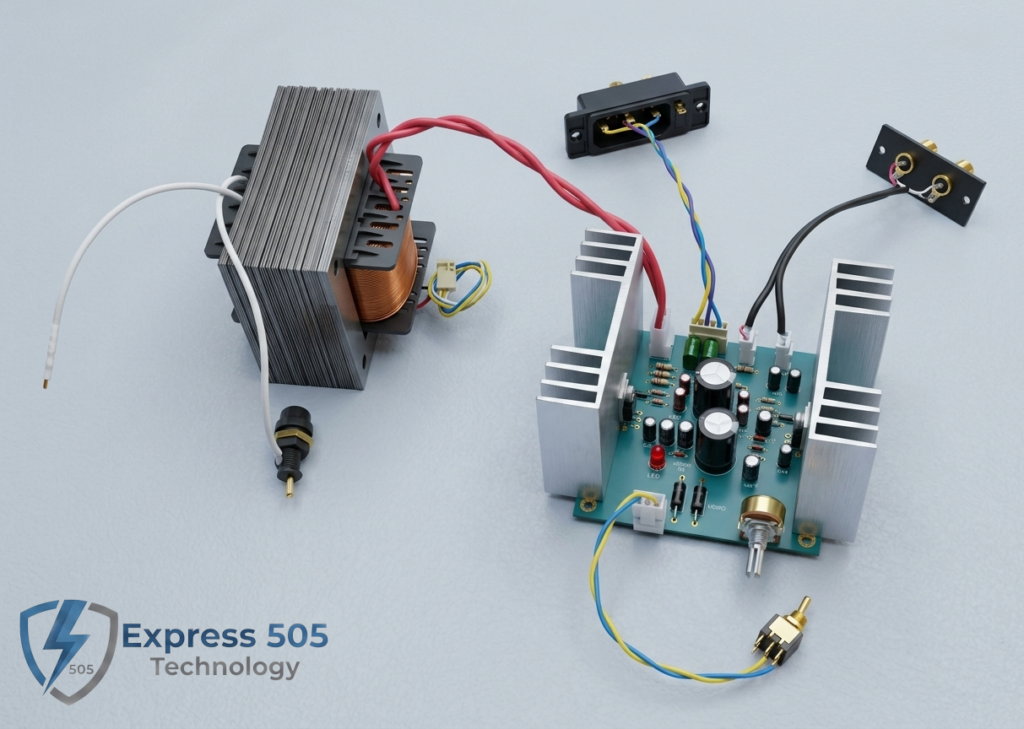

Módulo completo ensamblado.

Protocolo de Mediciones y Puesta en Marcha

Antes de conectar los altavoces, realice la secuencia de diagnóstico para prevenir fallos técnicos:

1. Prueba estática de entrada (en frío): Coloque el multímetro en escala de continuidad y mida entre los terminales de entrada AC del transformador. Debe marcar infinito (1 a la izquierda) tras la carga de los condensadores.
2. Prueba estática de salidas: Mida la continuidad entre cada canal de salida y tierra. No debe registrar impedancia ni cortocircuito.
3. Prueba de encendido seguro con circuito en serie: Conecte el transformador a la red eléctrica usando una lámpara incandescente de 30 W a 40 W intercalada en serie. Si la bombilla permanece apagada o enciende tenue, el circuito opera sin cortocircuito.
4. Verificación de simetría de fuente (en caliente): Mida el voltaje continuo entre la masa y las salidas de los diodos (+15V y -15V DC). Ambas magnitudes deben ser simétricas.
5. Comprobación de offset en salidas: Mida el voltaje continuo entre cada salida de altavoz y tierra. La lectura debe ser estrictamente de 0.0V DC.

Una vez concluidas las comprobaciones, conecte altavoces de 8 ohmios con capacidad de 60 W máx. (20 W a 25 W RMS) De 8 a 10 pulgadas para disfrutar de un sonido limpio y de alta fidelidad.

✍️ Redactado y verificado por Express 505 Technology
