1. La regla inversa del grosor
En la escala AWG, los números funcionan de forma inversa a lo que dicta la lógica común:
- A menor número AWG, el cable es más grueso y tiene más capacidad para soportar corriente eléctrica.
- A mayor número AWG, el cable es más delgado y maneja menos corriente.
💡 Por ejemplo: Un cable AWG 10 es grueso y se usa para aplicaciones de alta potencia (como acometidas o circuitos pesados), mientras que un cable AWG 28 es extremadamente delgado, ideal para señales de datos o los bobinados finos de un transformador.

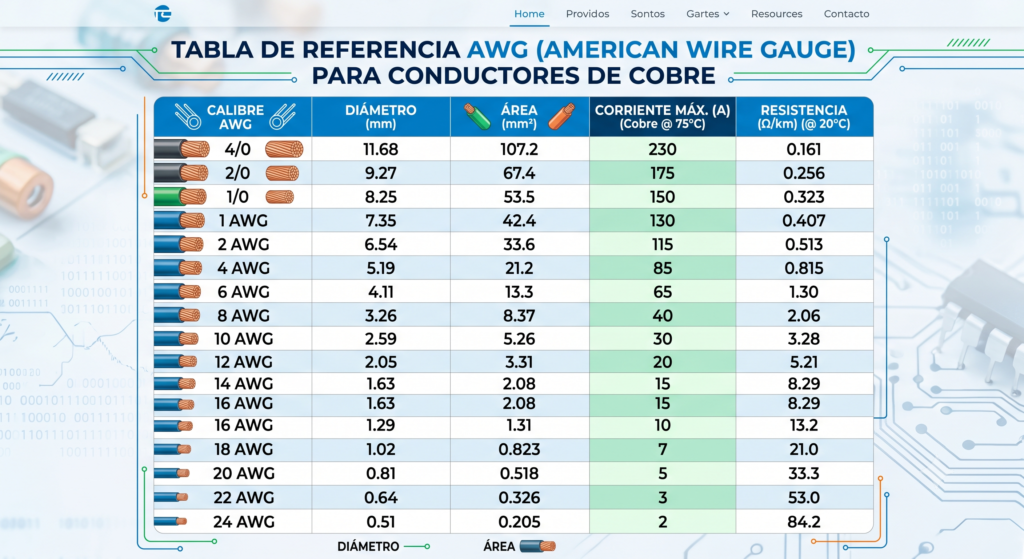

2. ¿Qué datos incluye una tabla AWG?
Cuando consultas una tabla AWG para tus proyectos o tutoriales, normalmente encontrarás columnas con los siguientes datos para cada número de calibre:
- Diámetro: La medida del grosor del conductor, expresada generalmente en milímetros ($mm$) o pulgadas ($in$).
- Área/Sección transversal: El área del corte del cable, medida en milímetros cuadrados ($mm^2$).
- Resistencia eléctrica: Cuántos ohmios ($\Omega$) de oposición presenta el cable por cada kilómetro o pie de longitud. A cable más delgado, mayor resistencia.
- Capacidad de corriente (Amperaje): La cantidad máxima de corriente (amperios) que el cable puede transportar de forma segura sin sobrecalentarse.
3. ¿Para qué sirve en la práctica?
- Diseño de circuitos y PCBs: Para elegir el grosor de pista o cable adecuado según el consumo de corriente de los componentes.
- Cálculo de transformadores: Como mencionamos en el tutorial, medir el diámetro del alambre magnético (esmaltado) del devanado secundario y buscarlo en la tabla AWG te permite saber con exactitud cuántos amperios puede entregar ese transformador de forma segura sin quemarse.
- 💡 Un consejo práctico para el taller
- Cuando desarmes un transformador reciclado, el alambre siempre tiene una capa de barniz o esmalte aislante. Antes de medir el diámetro con tu calibrador (pie de rey), recuerda raspar o quemar un poquito la punta del alambre para quitarle el esmalte. Si lo mides con el barniz puesto, el diámetro te dará un poco más grueso de lo que realmente es, y podrías calcular mal el amperaje en la tabla.
