Circuito Integrado LA4630N — Amplificador de Audio 2.1 Canales
Es un circuito integrado de potencia de audio fabricado originalmente por Sanyo, muy utilizado en sistemas de audio compactos y estéreo de bajo voltaje, pero igualmente podemos ensamblarlo para hacer nuestro proyecto casero.
Este chip no es solo un amplificador estéreo tradicional, sino un sistema 2.1 (“3D Power”) en un solo encapsulado. Trae dos canales normales para los altavoces izquierdo y derecho, y un tercer canal en configuración BTL (Bridge-Tied Load) diseñado específicamente para manejar un subwoofer o canal de graves (Super Bass)

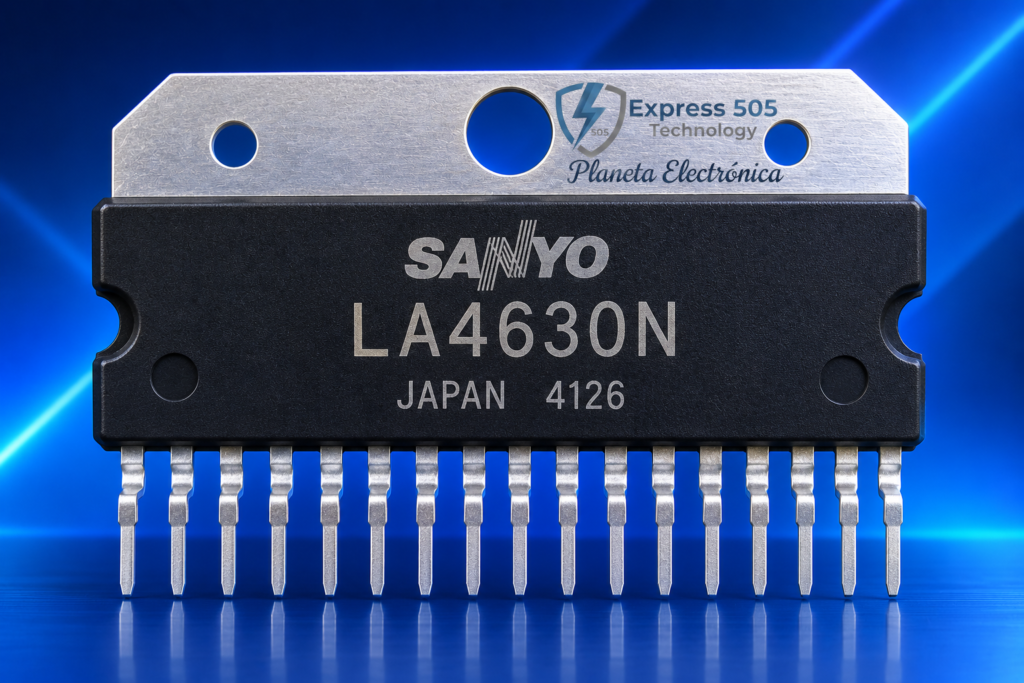

Circuito integrado – Amplificador de Audio 2.1 canales
Características principales para que lo tengas en cuenta en tus diseños:
| Característica | Detalle |
| Voltaje de alimentación | 5V a 18V (Se recomienda usar entre 9V y 12V) |
| Potencia Estéreo (2 canales) | 3 W (a 9 V) o 5 W (a 12 V) trabajando a 3 ohmios |
| Potencia Subwoofer (1 canal) | 6 W (a 9 V) o 10 W (a 12 V) trabajando a 3 ohmios |
| Encapsulado | ZIP-18 (Requiere acoplar un disipador de calor de aluminio) |
| Protecciones integradas | Cortocircuito en las salidas, sobretemperatura, y supresor del “pop” al encender |
La distribución de pines del circuito integrado LA4630N encapsulado de 18 pines organizada por funciones para que te sea fácil ubicarte en el prototipo o circuito impreso:
Comparto el mapeo de Pines (1 al 18)
| Pin | Nombre | Función / Conexión [1.1.3] |
| 1 | OUT (Subwoofer -) | Salida de audio invertida para el canal de graves (BTL). |
| 2 | GND (Power) | Tierra física / Masa de potencia. |
| 3 | OUT (Subwoofer +) | Salida de audio no invertida para el canal de graves (BTL). |
| 4 | BS | Bootstrap para elevar la tensión del canal de graves. |
| 5 | OUT R | Salida de audio para el canal derecho (Stereo). |
| 6 | GND (Power) | Tierra de potencia. |
| 7 | OUT L | Salida de audio para el canal izquierdo (Stereo). |
| 8 | Vcc (Power) | Entrada principal de alimentación (+5V a +18V). |
| 9 | DC IN / MUTE | Filtro de rizado (Decoupling) y pin para activar Mute (silencio). |
| 10 | PRE GND | Tierra de la etapa de preamplificación (Masa limpia/Señal). |
| 11 | IN (Subwoofer) | Entrada de señal para el canal de graves. |
| 12 | NF (Subwoofer) | Feeback / Realimentación del canal de graves. |
| 13 | NF R | Realimentación / Red de ganancia Canal Derecho. |
| 14 | IN R | Entrada de audio de señal Canal Derecho. |
| 15 | IN L | Entrada de audio de señal Canal Izquierdo. |
| 16 | NF L | Realimentación / Red de ganancia Canal Izquierdo. |
| 17 | PWR Vcc | Alimentación secundaria para la etapa de potencia interna. |
| 18 | SW (Power Switch) | Interruptor de encendido electrónico mediante corriente de control baja. |
Tip de montaje directo:
- Para encender el chip: Los pines 8, 17 y 18 deben conectarse a la línea positiva de voltaje (VCC). El pin 18 se puede pasar a través de un switch pequeño o un transistor para encender/apagar el integrado sin usar un switch de alta corriente en la fuente.
- Separación de masas: Es muy recomendable unir GND de potencia (pines 2 y 6) con la GND de señal (pin 10) en un solo punto tipo “estrella” en la placa para evitar zumbidos de masa (50/60 Hz).
El LA4630N destaca por requerir muy pocos componentes externos, ya que integra internamente redes de realimentación (NF) y sistemas para eliminar los capacitores de acoplamiento de salida en el canal del subwoofer. Para poner a funcionar este integrado en su aplicación estándar (2.1 canales), el esquema de componentes mínimos requeridos y sus valores recomendados según la especificación del fabricante se detalla a continuación.
Lista de Materiales (Componentes Necesarios)
Capacitores:
| Componente | Valor / Tensión | Tipo | Función / Ubicación |
| C1, C2 | 2.2 µF a 4.7 µF / 16V | Electrolítico / Tantalio | Entrada Estéreo L / R |
| C3 | 2.2 µF / 16V | Electrolítico | Entrada Subwoofer |
| C4, C5 | 1000 µF / 16V | Electrolítico | Salidas Estéreo L / R (Desacoplo DC) |
| C6 | 10 µF / 16V | Electrolítico | Filtro de Ruido / DC (Pin 9) |
| C7 | 1000 µF a 2200 µF / 25V | Electrolítico principal | Filtrado de Alimentación – Rizado |
| C8 | 0.1 µF (100nF) | Cerámico / Poliéster | Desacoplo de Alta Frecuencia (en pines Vcc) |
| C9, C10 | 0.15 µF (150nF) | Poliéster | Redes Zobel en Salidas L / R |
Resistencias:
| Componente | Valor / Potencia | Función / Ubicación |
| R1, R2 | 2.2 Ω a 3.9 Ω (1/2W) | Redes Zobel en Salidas L / R |
| R3 | 300 Ω (1/4W) | Resistencia Mute (Opcional) |

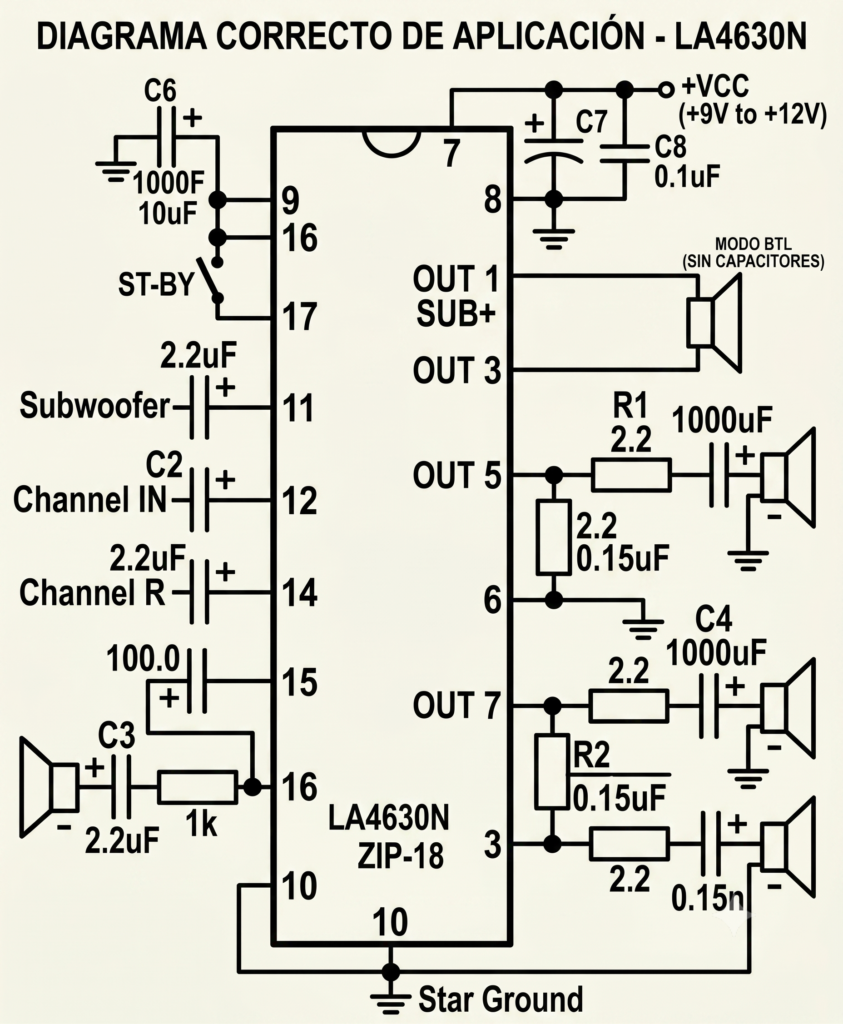

Diagrama de montaje
Detalles Clave para el Armado
- Subwoofer Sin Capacitores: Las salidas Pin 1 y Pin 3 forman un puente BTL. Conecta la bocina de graves directamente entre estos dos pines; nunca los conectes a masa (GND).
- Salidas Estéreo (Pines 5 y 7): Estas salidas sí operan en modo single-ended, por lo que requieren obligatoriamente el capacitor electrolítico en serie (C4 y C5 de 1000 µF) para bloquear la corriente continua.
- Encendido: Para encender el integrado, une los pines 8, 17 y 18 a la línea de +VCC. Si quieres un interruptor suave, coloca el switch únicamente entre la línea +VCC y el Pin 18.
Conclusión y Descargas
El LA4630N es una solución “todo en uno” versátil e ingeniosa para proyectos de audio compactos. Gracias a su topología interna de 3 canales (2.1), permite construir un equipo estéreo con refuerzo de graves sin necesidad de recurrir a crossovers complejos o múltiples integrados.
- Archivos adjuntos: Si vas a armar este proyecto, puedes descargar la Guía rápida de componentes y esquema en formato Word (.docx) para tener a mano la lista de materiales durante tu armado.
